’63ＣＢ９２のキーの基本構造

このところキーに凝っていて寝食を忘れている。（勿論大袈裟ですけどね）
キーはバイクに乗るとき必ず操作するので、ピカピカにしたいと思って、アチコチ捜してやっと再メッキが出来た。で、組み立てようとしたら、どうも残っている部品だけでは構造上ガテンがいかない。幸いにもＭ野さんからキーがない新品のキーシリンダーを頂き分解した。

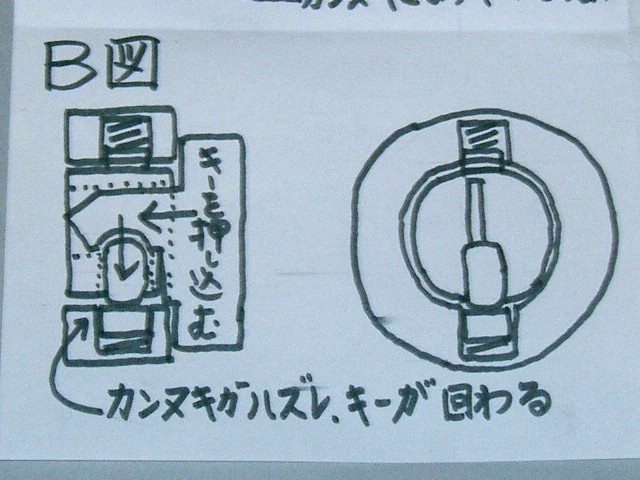

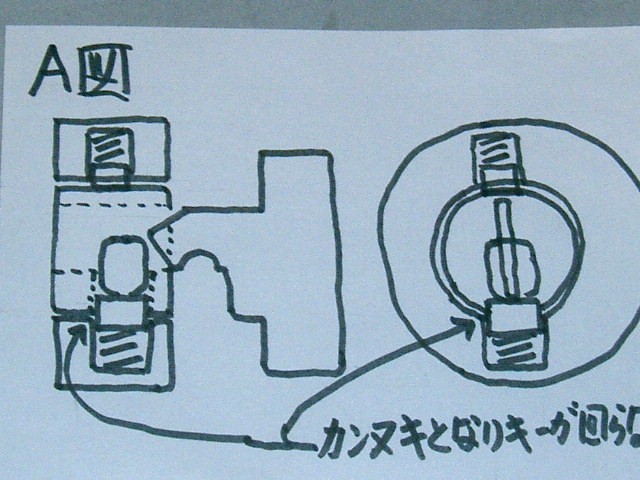

↓いかが、キー研究の成果です。但し、このカンヌキ構造は３ケありますが、１ケに省略して図にしています。

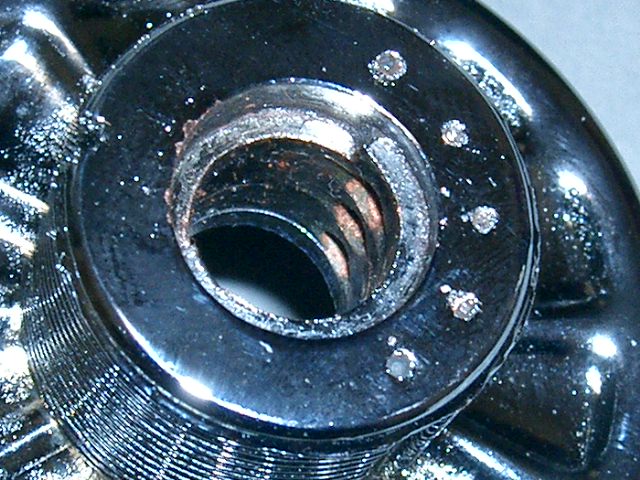

で、↓のキー穴に小部品を差し込むのは至難の技でイライラするばかり

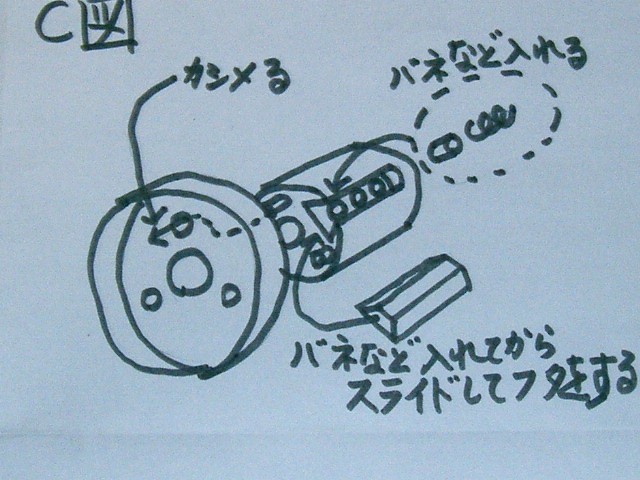

そこでどうなっているかと眺めると、↓こんな構造です

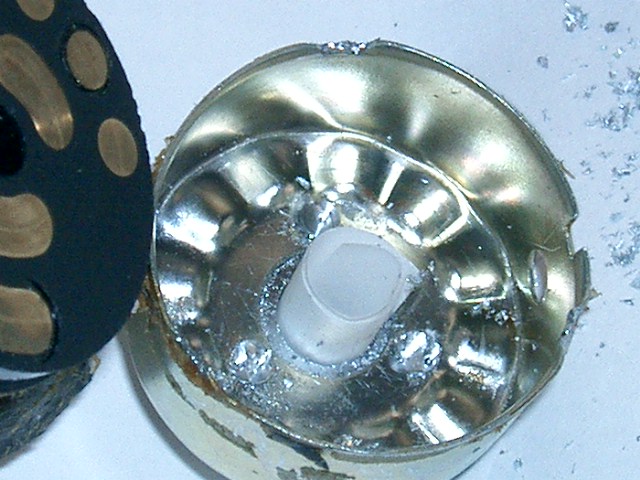

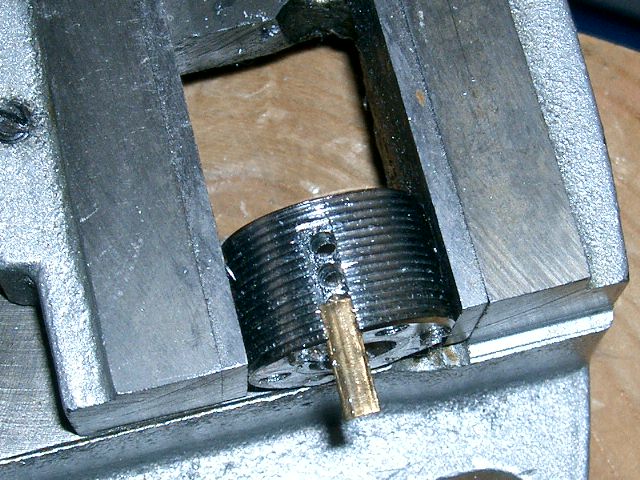

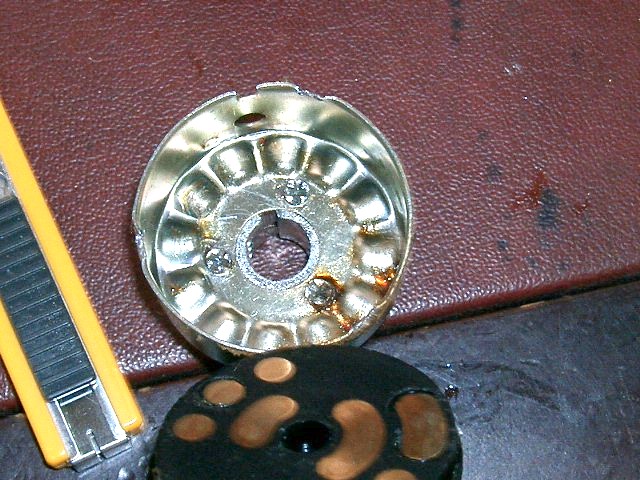

そこで、実際に↓①のカシメ部を↓②のようにドリルでもんで、プラスドライバーで叩けば外れます。精密ドライバーを叩きこめばスライドします。↓③
