スターター通電点検

組み立てたスターターが6Ｖバッテリーを直結しても回らなかった。で自動車の１２Ｖ

を直結すると、ゆ～っ～く～り～とまわった。兎に角回りはしたのですが、これでは

おかしい。そこでアーマチュアルコイルがどっかに引っかかっていないか点検した。

遊星歯車部分をつけないで回すとスムースに回転します。次に遊星歯車部分を付け

スプロケットを握って回すとすごく重くなります。こんなものでしょうか？

次にテスターを使って点検します。

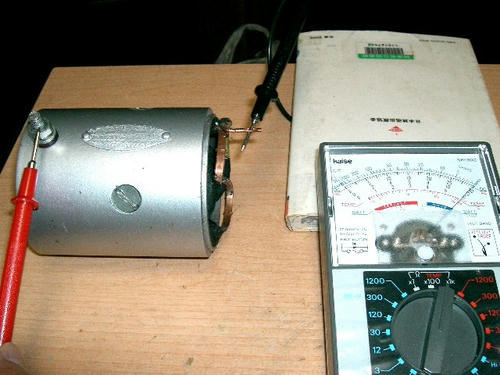

写真①スターターケーブルターミナル→カボーンブラシプラスターミナル＝通電あり○

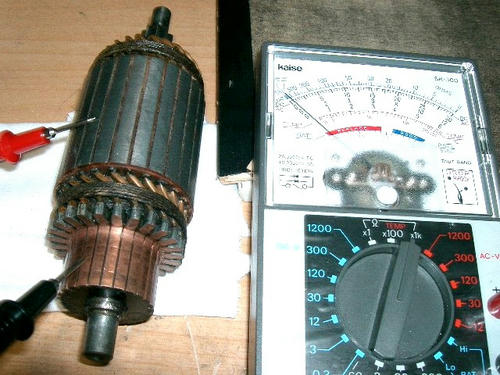

写真②カーボーンブラシが当たるところを隣り合わせに全部点検＝通電あり○
溝の部分も隣り合わせに全部点検しましたがこれも通電ありでした。

写真③アーマチュアルコイルの絶縁テスト＝絶縁あり○

何故なんだろうか？？　ペンディングです。
