トルクリンクとワッシャーの関係

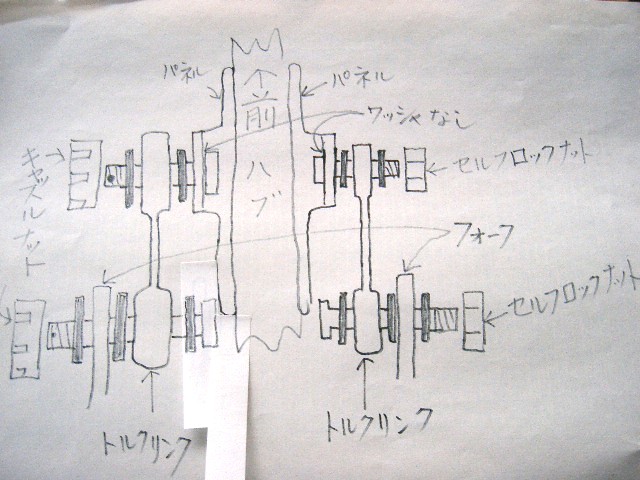

フロントホイールのトルクリンクを組もうと思うのですが、ワッシャーの入れ方は下の図でよろしいでしょうか?
ワッシャーは黒く塗っています。



























パーツリストを頼みに組み立てているのですが、どうも?の所があります。年式によって変更があるのだからも知れません。又、私の手持ち(辛うじて残っている)のパーツが?なのかも知れませんが、パーツリストと照らし合わすと?の部分が出てきます。
まず、フロントホイールトルクリンクですが、パーツリストによれば取り付けはキャッスルナットと割ピンによると書いてありますが、付いていたボルトには割りピン用の穴が開いていませんし、セルフロックナットが付いていました。

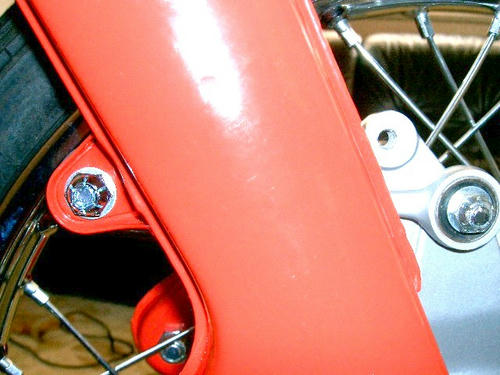

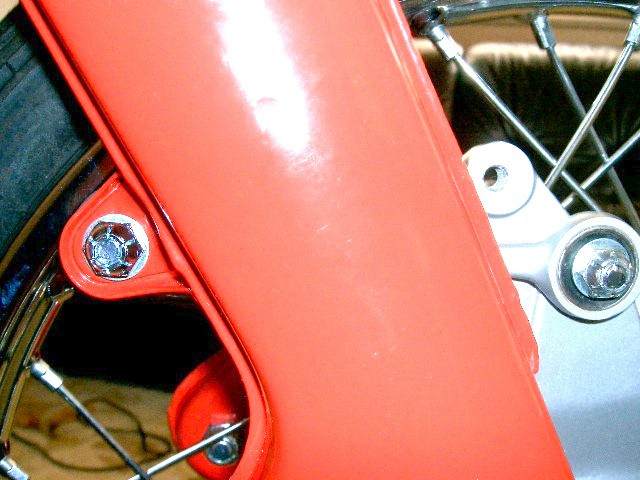

s8bmw02さんのバイクの写真を見ても、ここはセルフロックナットが付いています。
よって、ワッシャー取り付位置に問題がなければ、これで良し、ではないでしょうか。

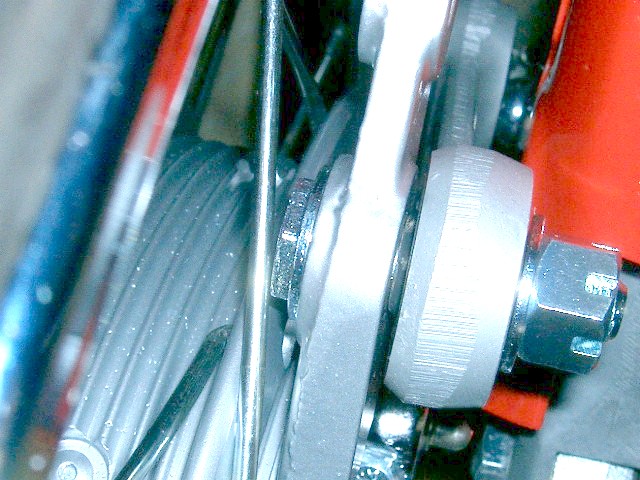

次はフロントブレーキトルクリンクです。パネル側はキャッスルナットと割ピンの穴がピタリと合って、問題はありません。と思います。ただ、スポークとのクリアランスがミリ単位でギリギリです。

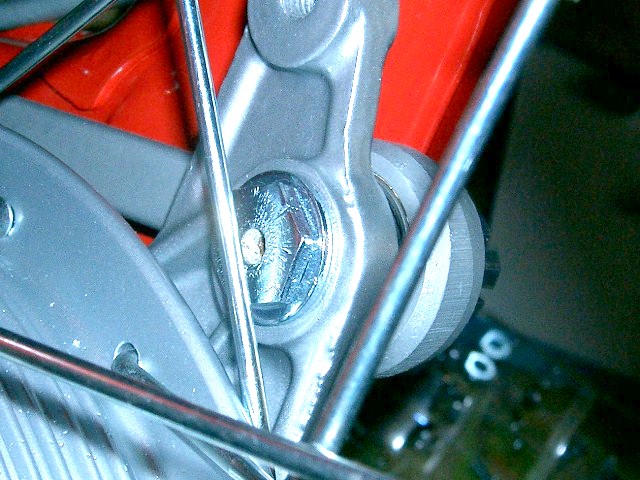

こちら側からみても、ギリギリが分かりますね。また、ここのボルトはセンターに穴が開いて特徴的ですね。どうしてなのでしょうか。

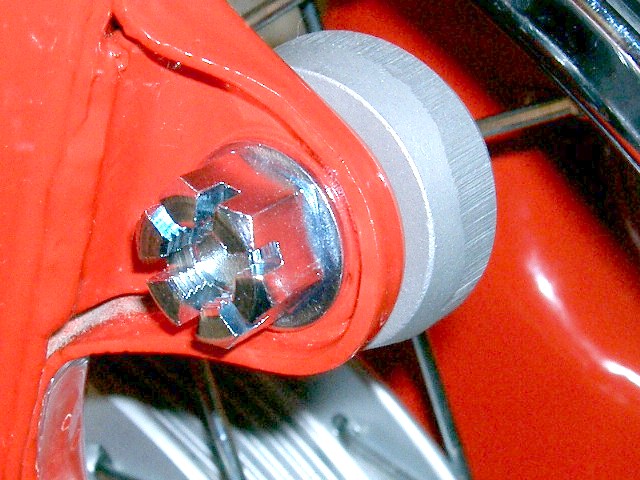

フォーク側に取り付けられたボルト(割ピンあなあり)をワッシャーを付けて取り付けると写真のように寸足らずです。ここはボルトが違っている可能性が大なのですが、いかがでしょうか?
